DGS18/127(A)

产品证件：煤安认证 防爆认证 合格证

灯具名称：矿用隔爆型LED巷道灯  LED巷道灯  矿用隔爆型巷道灯

矿用灯具厂家名称：浙江三乐照明有限公司

使用在全国煤矿井下巷道、型号：DGS18/127L(A) 、 DGS18/127L(A)、DGS20/127L(A)  DGS24/127L(A)供电供液硐室照明灯，需提供煤安。

额定电压： AC127V；

额定照明功率： 18W；防护等级： IP65；防爆等级：Exd I Mb，防腐等级：WF2；平均使用寿命大于10000h；光源类型：MH气体放电灯，光通量：5500lm；电缆引入：Φ8～14mm，进线口螺纹：G3/4

1.4技术要求：

（1）外型美观、结构合理、防爆、防腐、抗冲击、高震动、耐热变、密封性好。各项指标完全符合煤矿用防爆灯具的国家及行业标准，适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中；

（2）采用光源，光线柔和、照度均匀、无眩光，无重影，***避免作业、施工人员生产不适和疲劳感。使用寿命不少于10000h，可以做到终身不用更换光源。

（3）工作电压范围宽，电压波动，亮度变化不大。

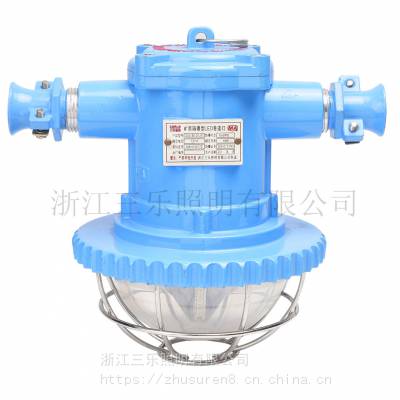

DGS18/127L(A)矿用隔爆型LED巷道灯

矿用隔爆型LED巷道灯,18W长形巷道灯

1.概述

1.1DGS18/127L(A)产品特点

1.1.1DGS18/127L(A)矿用隔爆型LED巷道灯是按MT221-2005《煤矿用防爆灯具》标准、使用目前国际上***的LED光源设计制造的一种绿色环保型巷道照明灯具。

1.1.2该巷道灯具有结构合理、外型美观、体积小、重量轻、隔爆、抗震动冲击、耐湿热、密封性能好、免维护等特点。

1.1.3该巷道灯选用新型LED光源并配备了专门设计的配光系统,沿巷道方向定向照明(***结构),有效照射距离更远。

1.1.4该巷道灯耗电量极低,耗电量仅为传统光源的20%~30%,整灯功耗仅18W整灯相当于100-150W传统巷道灯。

1.1.5.使用寿命长,***。采用LED光源,三到五年不需要更换光源, 解决了传统巷道灯频繁更换灯泡的问题;同时因为采用LED光源,本身发热少,温度低,大大提升了安全性能;驱动电源采用无电解设计,避免了电解电容寿命的短板,大大提升了电源的使用寿命,使LED光源与驱动电源寿命匹配。

1.1.6.使用电压范围宽,适应性更强。具备较好的防雷保护与防电压波动等特备针对矿用电力的适应性特点。

1.1.7.该产品采用独特的设计,体积小、重量轻、密封性好等有点,符合隔爆、防潮等矿用灯具的标准。

1.1.5产品执行MT221-2005《煤矿用防爆灯具》和GB3836-2000《爆炸性气体环境用电气设备》标准。

1.1.6产品防爆型式:矿用隔爆型。标志:Exd I。

1.2DGS18/127L(A)适用范围

DGS18/127L(A)矿用隔爆型LED巷道灯用于煤矿等易燃易爆气体环境中的安全照明。

1.3型号的组成及代表的意义

2.DGS18127L(A)产品结构

该型巷道灯为矿用隔爆型,由LED光源、壳体兼散热器、反光杯、接线隔板、线路板、上盖、电缆固定装置、电缆接头及密封垫圈、玻璃罩和网罩构成。

3.DGS18/127L(A)主要性能和参数

LED巷道照明灯基本参数见下表。

序号

参数名称

单位

数      值

范  围

1

额定电压

V

127AC

90~140AC

2

额定功率

18W41

3

光照度

Lx

≥20

3米处测20~40

4

重量

kg

≤2.5

5

工作环境

-20~+40

6

功率因数

>95%

3.1巷道灯电源驱动板采用无电解电容结构设计,避免了电解电容在高温和时效性方面存在的电解液干涸及温漂大、漏电大的缺陷,为提高整机产品可靠性创造了有利的条件。

3.2 巷道灯电源驱动板采用高功率因数有源补偿设计,整机功率因数在额定的使用电压范围内大于95%,在多个灯体共同工作时可有效地减轻内部电网的工作压力。

3.3巷道灯电源驱动板采用宽电压适用技术,整体电源板除在额定工作电压(90~140VAC)外,在电压下***,电网电压在30VAC时能保持巷道灯不满载输出,仍能表现出一定的照度,在电网电压达到265VAC时,巷道灯还能在短时间保持满负荷输出,电网宽电压适应型设计能有效地抵御电网的干扰、波动。

3.4巷道灯电源驱动板根据煤矿现场电源波动、干扰大的情况,采用了多级抗干扰保护措施,在电源的输入端采用了两级共模装置及多级抗干扰电容设计,可有效地抑制煤矿电网因巷道行车、会车瞬间感应电压过大、大功率水泵、风机等启动时电网的干扰。

3.5巷道灯电源驱动板与电网接入线的分室隔离设计,有效地减少了电火花与易爆气体的接触机会,多级密封也有益于外界气体与电气部分隔离。

3.6巷道灯照明配光设计使用***结构,配光更合理。在额定用电功率下能够照射的有效距离更远是传统巷道灯的2倍。

4.DGS18/127L(A)使用与维护

4.1本产品适用于127VAC供电网络,使用环境温度为-20℃~+40℃。

4.2根据现场环境需要,确定灯具的安装方式和位置,并备好相应长度的外径Φ8~10mm叁芯电缆护套线(导线内径的选用根据导线上的实挂灯数决定)。

4.3装拆电缆时必须先切断电源,然后才能打开上盖。

4.4装电缆时,用专用工具旋松灯体上盖的四颗螺钉,打开上盖,再旋松电缆引入口的压紧螺母,将电缆线一端穿过压紧螺母、平垫圈和橡胶过线柱引入灯体的接线腔内,把电缆线的L、N、FG分别压接在冷压片上,并按标识固定在接线柱上,导线与接线柱连接时,须注意保持电气距离≥3.2mm,然后旋紧电缆线压紧螺母,并把上盖固定密封好。当只有一个引入装置引入电缆时,另一端必须用金属堵板堵住,配合橡胶垫压紧密封及旋紧电缆接头。

4.5在选定的安装位置上,用8mm的膨胀螺栓将灯具进行安装固定。

4.6在安装巷道灯时注意巷道灯的配光结构,使巷道灯的长距离照射方向取向巷道狭长方向,这样能更好的发挥该巷道灯的作用。

4.7将电缆线的另一端按隔爆要求接通127V电源即可照明。

5.DGS18/127L(A)故障分析及排除

故障现象

原因分析

排除方法

备注

灯不亮

无供电或电缆坏

供电或更换电缆

排除故障时,必须由专业技术人员在地面进行!

电源模块故障

更换电源模块

LED光源损坏

更换LED光源

灯照度低

电源模块不匹配

更换电源模块

LED光源发光效率低

更换LED光源

供电电压异常

检查供电电压

6.DGS18/127L(A)运输、贮存要求

巷道灯为纸箱包装,在运输过程中不允许受剧烈机械冲击和曝晒雨淋,不得倒置,严防摔掷、翻滚、重压。

7.DGS18/127L(A)开箱及检查

开箱后检查装箱单与实物数量是否相符。检查巷道灯各部位是否有松动现象。

8.DGS18/127L(A)注意事项

8.1使用前应详细阅读使用说明书,以免发生意外或损坏。

8.2本产品为免维护产品,一般不需要维修。

8.3巷道灯使用前应认真检查,使用中若发现异常现象,请与我公司联系。

8.4使用时,灯具表面有一定温升,属正常现象,透明件中心温度较高,不得触摸。

9.DGS18/127L(A)安装警示

9.1每次使用前必须***巷道灯是完好无缺方可安装使用。

9.2勿对巷道灯施加外力掷。

9.3巷道灯安装使用前应存放在阴凉、干燥、洁净的环境中,禁止放入水中或火中。

9.4严禁带电打开灯具结构。

9.5检修时注意保护隔爆面,检查紧固件是否损坏、橡胶密封圈是否老化,如有损坏或老化应及时更换。
